	名称：金属包覆垫片产品型号： ZD-G2020

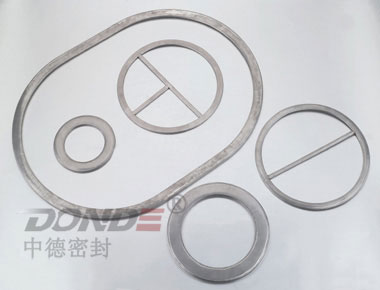

金属包覆垫片
金属包覆垫片是以非金属材料为芯材，外部用特定的冷作工艺包覆0.25-0.5mm的金属薄板组成的一种复合型垫片，按垫片截面通常分为平面型包覆及波纹型包覆两种，是最传统的一种密封垫片，金属薄板可根据材料的的弹塑性，耐热性和耐腐蚀性选取，主要有黄铜、铝、软铁、不锈钢、蒙乃尔合金、钛等，非石棉芯材一般有石棉橡胶板、非石棉板、聚四氟乙烯板、石墨复合板、陶瓷纤维板等。根据不同材料可以组合成304不锈钢包石棉包覆垫片，不锈钢包石墨包覆垫片等多种形式。
金属包覆垫片性能特点：
1.具有与包覆金属相同的耐腐蚀性能和相近的耐热性，
2.非金属柔性填充材料使垫片能在较低的压紧力下达到较好的密封效果。
3.能制成各种形式的异形垫片，例如椭圆形、方形带筋形或更复杂的形状以满足各种热交换器管箱和非圆形压力容器密封的需要。
4.与非金属软垫片相比，金属包覆垫片在经常拆卸的条件下不易损坏、不沾、不腐蚀法兰密封面，而且具有较高的强度。
金属包覆垫片应用范围：适用于中高低温，中高压直径较大的压力容器(如换热器、反应器等)，管线法兰的密封和各种介质的机泵、管阀、管道及各类设备的法兰密封。

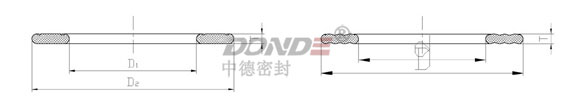

金属包覆垫片结构形式及代号：

　　　　　　平面型金属包覆垫片（F型）　　　　　　　　　　　　波纹型金属包覆垫片（C型）

金属包覆垫片安装示意图:

金属包覆垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	最大工作压力	适用工况	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
聚四氟乙烯	PTFE	-100-- 200	100 BAR	腐蚀性介质	18--30	≥15	≤13
膨胀聚四氟乙烯	EPTFE	-100--260	200 BAR	腐蚀性介质	25--35	≥25	≤13
无石棉材料	NA	-100--350	100 BAR	一般气密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶瓷纤维	CER	-200--1090	100 BAR	超高温	18--40	≥19

下表用于对常用金属包覆垫片金属密封层的材质选择：

材料名称	缩写标记	硬度(HB)	温度(°C)
铜	Copper	50~80	-250~400
铝	Aluminium	20~30	250~300
碳钢（Carbon steel)	CS	90-120	-40~+540
SS 304	304	130~180	-195~+550
SS 316L	316L	130~180	-100~+550
SS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
钛	TI	215	-195~+1090

金属包覆垫片的尺寸极限偏差：

平面型金属包覆垫内外径极限偏差			波纹型金属包覆垫内外径极限偏差
DN	d	D	DN	d	D
≤500	+1.0 0	<=16	15-600	+1.5 0	+1.5 0
500<DN≤900	+1.5 0	>16-30

金属包覆垫片主要性能参数：

垫片系数	m=3.75
垫片使用压力	≤25MPa
垫片使用温度	-196℃-650℃
最小预紧比压	y=40.8-63.3MPa

金属包覆垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供加筋条型金属包覆垫片。
国内相关标准：
GB/T 15601-1995|管法兰用金属包覆垫片
lHG/T 20630-2009|钢制管法兰用金属包覆垫片（美洲体系 Class系列）
HG/T 20609-2009|钢制管法兰用金属包覆垫片（欧洲体系 PN系列）
JB/T4706-2000|压力容器法兰金属包垫片
JB/T8559-97|金属包垫片
※ 实际应用工况复杂，以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
