KLINGER sil C4243
一种被广泛应用的经济型非石棉垫片。
3XA双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间。 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅
KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
最高操作温度 |
200 |
°C |
| 最高操作压力 |
80 |
bar |
| 压缩率 ASTM F36A |
8 |
% |
| 回弹率 ASTM F36A (min) |
55 |
% |
| KLINGER 热压缩实验 50 MPa 200°C |
| 厚度减少 23°C |
10 |
% |
| 厚度减少 200°C |
25 |
% |
| 密封性 DIN 28090-2 |
0.04 |
mg/sm |
| 气体泄露 DIN 3535/6 |
0.4 |
ml/min |
| 应力松弛 DIN 52913 |
| (16h, 175°C, 50 MPa) |
26 |
MPa |
| 厚度增加 ASTM F146 |
| ASTM Oil No. 3 (5h/150°C) |
5 |
% |
| ASTM Fuel B (5h/20°C) |
7 |
% |
| 密度 |
1.75 |
g/cm3 |
注: 采用通用的非石棉垫片测试方法测试。
|

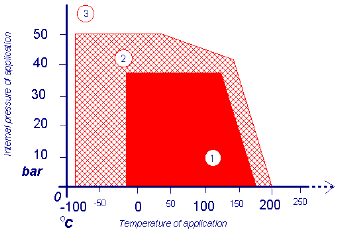

KLINGER PT 图
|
| 注意： KLINGER
PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
- 在化学介质适用的情况下，可以确认满足你的使用条件。
- 在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认。.
- 所有使用条件均需要得到KLINGER的确认。.
|
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
·
