名 称： 纯石墨垫片
产品型号： ZD-G1000
|
| |
|

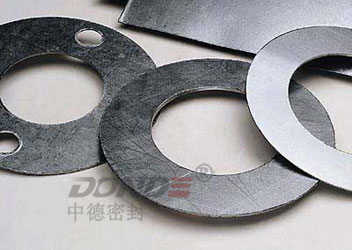

纯石墨垫片
ZD-G1000纯石墨垫片又称柔性石墨切割垫片是从纯膨胀石墨卷材或板材打孔或切割而成的，膨胀石墨不含粘结剂和填充物，因此纯度很高，具有良好的耐腐蚀性，耐放射性，
耐高/低温，良好的压缩回弹性，并具有自润滑性和不渗透性适用于低压部位的密封。膨胀石墨切割垫片可以制作成各种各样的圆型的复杂的几何垫片，石墨切割垫片还可以在内外圈做成包边形式，且便于安装、拆卸，不易损坏。在高温高压的条件下可以选用内衬金属材料的石墨复合垫片
性能特点：
1.有优异的耐热性和耐寒性。柔性石墨从-270度的超低温到3650度（在非氧化气体中）的高温，其物理性质几乎没有什么变化，在空气中也可以使用到450度左右；
2.有优异的耐化学腐蚀性。柔性石墨除在王水、浓硝酸、浓硫酸及高温重铬酸盐、高锰酸钾、氯化铁等强氧化性介质中有腐蚀外，几乎对一切无机及有机介质都耐腐蚀；
3.有良好的自润滑性。柔性石墨同天然石墨一样，层间在外力作用下，容易产生滑动，因而具有润滑性，有较好的减磨性，摩擦系数小；
4.回弹率高。当轴或轴套因制造、安装等存在偏心而出现径向圆跳动时，具有足够的浮动性能，即使石墨出现裂纹，也能很好密合，从而保证帖合紧密，防止泄漏。
5.对法兰面的要求不高，较小的预紧力就能达到密封效果，切割容易是一种比较经济实用的垫片。
使用设备： 管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位 |
| 纯石墨垫片及材料主要技术参数： |
项目(Item)
|
数值 |
碳含量（C concentration)
|
99% |
硫含量（S concentration)
|
<1000ppm |
氯含量（chlorine concentration）
|
<45ppm
|
抗拉强度（ tensile strength）
|
4.5MPa |
压缩率（compressibility）
|
>40% |
| 回弹率（recovery) |
>10% |
| 使用温度（Temperature) |
-200℃-600℃ |
| 压力 (Pressure) |
20MPa |
| 厚度公差(Terence of Thickness) |
-0.04mm~+0.04mm |
| 尺寸公差(Terence of Dimension) |
根据垫片规格 |
| 密度公差(Terence of Density) |
-0.06~g/cm3+0.06gcm3 |
机械部JB/T53392-1999 柔性石墨板产品质量分等：
| 性 能 |
合格品 |
一等品 |
优等品 |
密度偏差
g/cm3 |
Ⅱ＜0.4 |
±0.10 |
±0.05
|
| Ⅱ≥0.4 |
±0.07 |
| 抗拉强度 MPa |
≥3.2 |
≥4.5 |
≥5.0 |
| 压缩率 % |
35~55 |
| 回弹率 % |
≥9 |
≥11 |
≥12 |
| 应力松弛率 % |
≤10 |
| 灰份 % |
≤6.0 |
≤3.0 |
≤1.0 |
| 热失重 % |
450℃ |
≤1.0 |
≤0.5 |
| 600℃ |
≤20 |
≤15 |
硫含量 |
≤1500ppm |
≤1000ppm |
≤600ppm |
氯含量 |
≤100ppm |
≤50ppm |
≤20ppm |
不同等级石墨层物理机械性能：
项目
|
密度公差 |
碳含量C≥% |
抗拉强度 |
硫含量 |
氯含量 |
应力松弛率 |
烧失量 |
| 工业Industrial |
±0.06g/cm3 |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能级Nuclear |
±0.05 g/cm3 |
99.5 |
5 Mpa |
<700ppm |
<25ppm |
10% |
0.5≤% |
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。
|
|
石墨垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状，并可根据需要提供加筋条型和内外包边形柔性石墨垫片。
国内相关标准：
JB/T 7758.2-2005|柔性石墨板 技术条件
JB/T 53392-1999|柔性石墨板 产品质量分等
JB/T 6613-2008|柔性石墨板、带、分类、代号及标记
JB/T 9141.4-1999|柔性石墨板材 压缩率、回弹率测试方法
JB/T 7758.4-2008|柔性石墨板 氯含量测定方法
JB/T 7758.3-2005|柔性石墨板硫含量测定方法
JB/T 9141.1-1999|柔性石墨板材 密度测试方法
JB/T 9141.6-1999|柔性石墨板材 固定碳含量测定方法
JB/T 9141.2-1999|柔性石墨板材 拉伸强度测试方法
JB/T 7758.7-2008|柔性石墨板 应力松弛试验方法
JB/T 9141.7-1999|柔性石墨板材 热失重测定方法
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
